1、聚氯乙烯绝缘电力ag凯发k8国际
1.1简介
聚氯乙烯绝缘电力ag凯发k8国际具有较好的电气性能和机械性能，适用于线路电压为1.8/3kV以下系统，耐油、耐酸碱性能良好，具有一定的阻燃性能，尤其适用于高落差和垂直敷设的场合，ag凯发k8国际敷设及维护均十分方便，广泛应用于中低压输配电线路系统中。
我公司聚氯乙烯绝缘电力ag凯发k8国际按照国家标准GB/T12706.1—2008设计制造，同时也满足国际电工委员会标准IEC60502的要求，也可根据其它国家标准生产用户特殊要求的ag凯发k8国际。
1.2聚氯乙烯绝缘电力ag凯发k8国际技术特性
1.2.1 导电线芯长期允许工作温度不超过70℃，短路时（最长持续时间不超过5秒）ag凯发k8国际导体的最高温度不超过160℃。
1.2.2 安装敷设ag凯发k8国际时的环境温度应不低于0℃，其最小弯曲直径对于单芯铠装ag凯发k8国际为ag凯发k8国际外径的15倍，单芯无铠装ag凯发k8国际为ag凯发k8国际外径的20倍；对于多芯铠装ag凯发k8国际为ag凯发k8国际外径的12倍，对于多芯无铠装ag凯发k8国际为ag凯发k8国际外径的15倍。
2、ag凯发k8国际型号、名称及主要用途详见表2：
（表2）
|
型 号 |
名 称 |
用 途 |
|
|
铜芯 |
铝芯 |
||
|
VV VVR |
VLV |
聚氯乙烯绝缘聚氯乙烯护套电力ag凯发k8国际 |
敷设在室内、隧道内、管道中。ag凯发k8国际不能承受机械外力作用。 |
|
VY |
VLY |
聚氯乙烯绝缘聚乙烯护套电力ag凯发k8国际 |
敷设在室内、隧道内、管道中，有一定防水能力。ag凯发k8国际不能承受机械外力作用。 |
|
VV22 VVR22 VV62 VVR62 |
VLV22 VLV62 |
聚氯乙烯绝缘金属带铠装聚氯乙烯护套电力ag凯发k8国际 |
ag凯发k8国际能承受机械外力作用，但不能承受大的拉力。 |
|
VV32 VV72 |
VLV32 VLV72 |
聚氯乙烯绝缘细金属丝铠装聚氯乙烯护套电力ag凯发k8国际 |
可敷设在水中，ag凯发k8国际能承受一定的拉力。 |
|
VV42 |
VLV42 |
聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力ag凯发k8国际 |
可敷设在水中，ag凯发k8国际能承受较大的拉力。 |
3、ag凯发k8国际额定电压等级、芯数和截面范围，详见表3
（表3）
|
型 号 |
芯数 |
额定电压0.6/1kV |
|
|
铜 芯 |
铝 芯 |
标称截面 mm2 |
|
|
VV VY VVR |
—— |
1* |
1.5～800 |
|
—— |
VLV VLY |
2.5～800 |
|
|
VV22 VVR22 VV62 VVR62 VV72 |
VLV22 VLV62 VLV72 |
10～800 |
|
|
VV VY VVR |
—— |
2 |
1.5～400 |
|
—— |
VLV VLY |
2.5～400 |
|
|
VV22 VVR22 |
VLV22 |
4～400 |
|
|
VV VY VVR |
—— |
3 |
1.5～300 |
|
—— |
VLV VLY |
2.5～300 |
|
|
—— |
—— |
—— |
|
|
VV22 VVR22 VV32 VV42 |
VLV22 VLV32 VLV42 |
4～300 |
|
|
VV VVR VY VV22 |
VLV VLY VLV22 |
3+1 |
4～300 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
4 |
4～400 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
3+2 |
4～300 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
4+1 |
4～300 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
5 |
4～400 |
*注：单芯铠装ag凯发k8国际只适用于直流系统，若用于交流系统，铠装层应采用非磁性材料，对应的ag凯发k8国际型号为VV62、VV72、VLV62、VLV72。

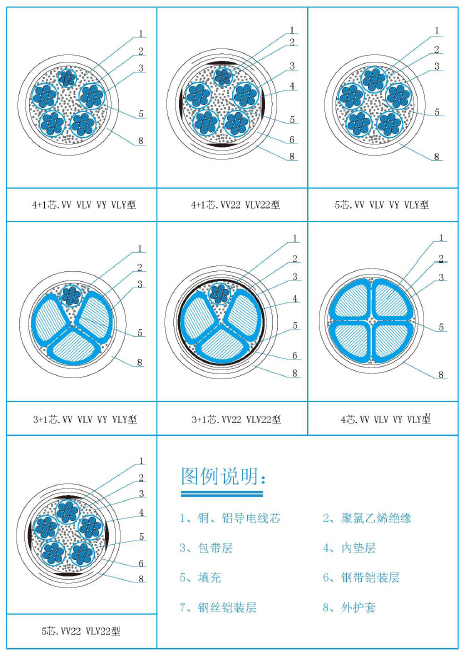

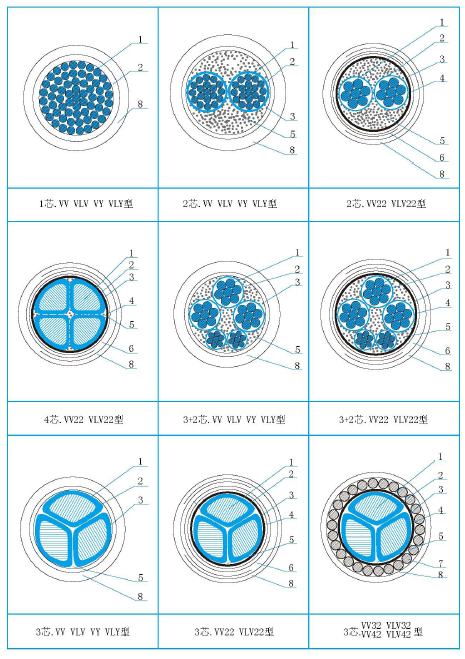

4、0.6/1kV聚氯乙烯绝缘电力ag凯发k8国际结构图
5 聚氯乙烯绝缘阻燃电力ag凯发k8国际
5.1 阻燃ag凯发k8国际的分类
按照国家按标准GB/T 19666-2005《阻燃和耐火ag凯发k8国际通则》。A类阻燃要求最为严格，B类阻燃要求略低于A类阻燃,这两类阻燃ag凯发k8国际适用于阻燃要求较为严格的场合；C类和D类为一般阻燃，适用于大多数一般阻燃要求的场合。用户在订购阻燃ag凯发k8国际时，应根据需要在GB/T 19666-2005《阻燃和耐火ag凯发k8国际通则》中10.2条规定的型号“Z”后注明类别代号“A”或“B”或“C”或“D”，例如ZA等。未注明代号者，本公司将视为“C”或“D”类阻燃ag凯发k8国际,例如ZA-VV。
5.2 聚氯乙烯绝缘阻燃ag凯发k8国际的型号
阻燃类：ZA、ZB、ZC、ZD类
ZA- VV、ZA- VV 22、ZA- VV 42；ZB- VV、ZB- VV 22、ZB- VV 32、ZB- VV 42；ZC- VV、ZC- VV 22、ZC- VV 32、ZC- VV 42; ZD- VV、ZD- VV 22、ZD- VV 32、ZD- VV 42………
5.3 耐火阻燃电力ag凯发k8国际的分类
阻燃耐火类：ZAN、ZBN、ZCN、ZDN类。
ZAN耐火阻燃要求最为严格，ZBN耐火阻燃要求略低于A类，这两类阻燃ag凯发k8国际适用于耐火阻燃要求较为严格的场合；ZCN、ZDN类为一般耐火阻燃适用于大多数一般耐火阻燃要求的场合。未注明代号者，本公司将视为“CN”或“DN”类耐火阻燃ag凯发k8国际。
耐火ag凯发k8国际只有铜芯。
